External Maps 外部地圖

YOUTUBE Tutorial

Create New Map 新增地圖

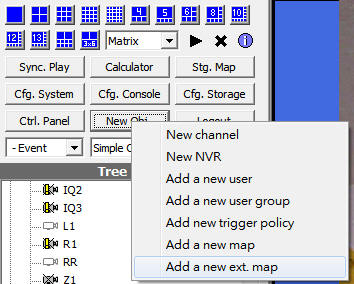

Select Add a new ext. map... in New Obj menu. The map can be draged into User tree and be operated as it is in system briefcase viewer. To view the map, drag it in a player. Not all players support external maps.

在New Obj的選單中選擇Add a new ext. map... 。新增地圖後可拖曳至使用者樹狀圖中，並且如系統項目檢視器一般對地圖進行操作。欲檢視地圖，將地圖拖曳至播放器中，並非所有的播放器都支援外部地圖。



See also 請參閱

• Console overview主控台概觀 (User tree使用者樹狀圖、System briefcase viewer系統項目檢視器 )

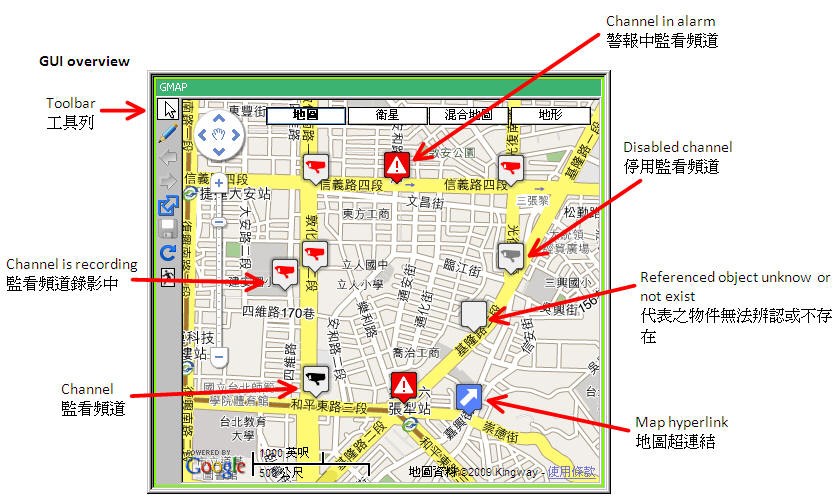

Toolbar Functions 工具列功能說明

	Enter map viewing mode 切換成地圖瀏覽模式
	Enter map editing mode 切換成地圖編輯模式
	Added a bookmark of current map and current view in system briefcase. 新增目前之地圖檢視至系統項目中。
	Save changed map 將變更存檔
	Reloading the map from map server. Any unsaved changes will be discarded. 重新讀取地圖，未儲存的變更將遺失。
	Exit map editor 離開地圖編輯器

Basic Operations 基本操作

Zoom In 放大	Use mouse wheel or click the scale bar on map. 使用滑鼠滾輪或點擊地圖上的縮放工具。

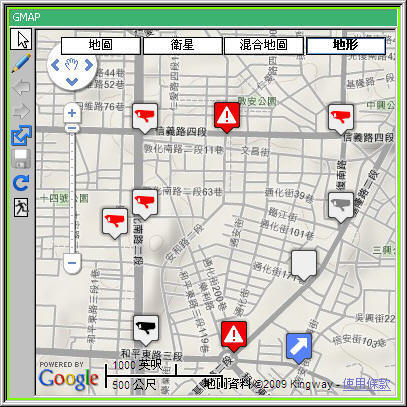

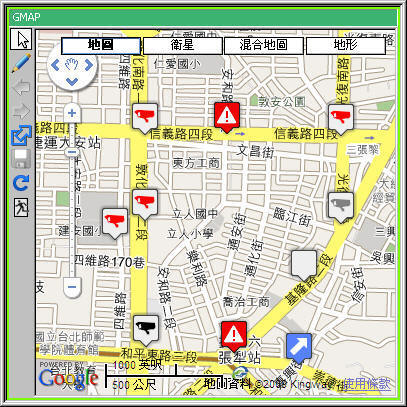

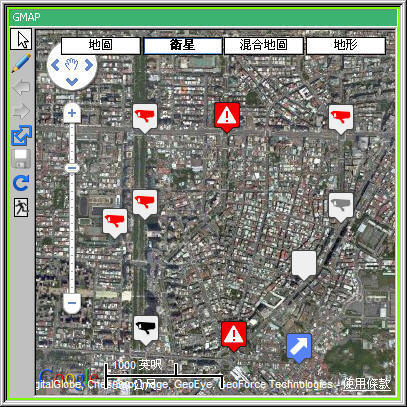

Change Map Type 改變地圖類形

Adding Items 新增物件

Channel 監看頻道	Drag channels from system briefcase viewer or user tree. 從系統項目檢視器或使用者樹狀圖中將監看頻道拖曳至地圖中。
Hyperlink 超連結	Drag a map hyperlink from briefcase viewer or from internal map viewer. 從系統項目檢視器或內部地圖編輯器中，將地圖超連結拖曳至外部地圖上。
IO port 輸出入控制埠	Currently unsupported. 暫不支援。

Basic Operations of Objects 物件基本操作

Remove object 移除物件

Object can only be removed in editing mode. 只有在編輯模式中能移除物件。

Special operations 特殊控制

Channel operation 監看頻道設定

See also 請參閱 Setting video parameters設定影像參數 Schedule configuration預約錄影設定
